點火裝置

    電子點火裝置我公司設計和制造的放空可燃氣體的石油鉆井電子點火裝置，該裝置與鉆井液氣分離器配套，現已在石油鉆井工程中廣泛應用。該裝置主要由DN200（或DN150）氣體燃燒器（火炬）、GDH—2型電子點火器、引火器具（液化氣罐、軟管等）、鉆井液氣分離器（鉆井液工程中用時配套）等幾部分組成。用它可將放空的可燃有害氣體點燃焚燒以消除其對環境和安全的危害，是一

種安全環保設備。

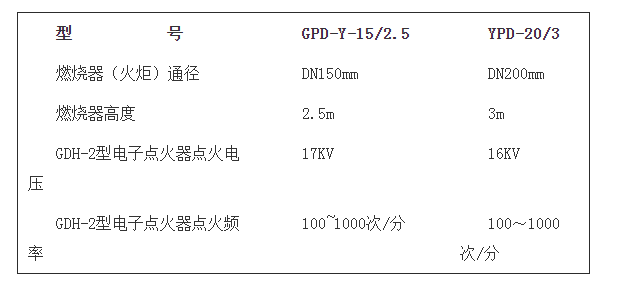

主要技術參數

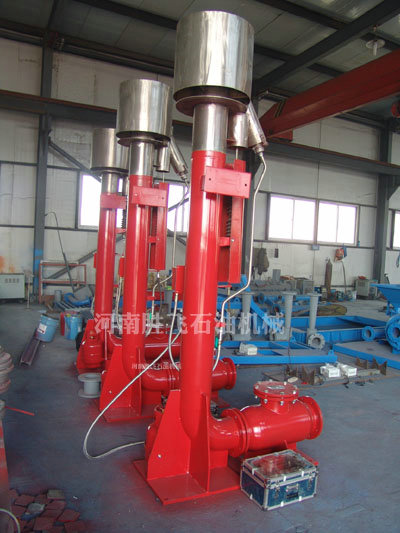

自動電子點火裝置

一、概述

       YPD-20/3系列液氣分離器用點火裝置是本公司獨家生產的環保型放噴火炬，適用于各種人為所不能及的遠距離以及空中和有毒氣體的燃燒場所點火，特別適用于采油（氣）站集輸管線內氣體或石油、天然氣、鉆井作業處理溢流，以及壓井作業時經液氣分離器分離出來的天然氣實施遠距離點火，排除了人工點火的不安全因素。避免天氣與空氣混合時可能產的爆炸和含有H2S的氣體對人體和設備的傷害。

二、型號的組成及其代表意義

YPD- 20 /3

高度，3m；

公稱通徑，200mm；

點火形式（D：電子點火）

功能（Y表示液氣分離器用）

三、特點

積多年設計、建造、使用、檢修天然氣放噴火炬的豐富經驗，我們向用戶提供的YPD-20/3型放噴火炬裝置，具有以下特點；

1、設計、制造及售后服務的整套服務方式，在最大程度上為用戶著想。

2、防風罩和放電間隙采用不銹鋼制造，可以滿足長時間的燃燒的要求，經久耐用。

3、整套放噴火炬安裝在地面上，安全性能提高，也為工人安裝、檢修提供了方便。

四、使用環境（電器）

1、溫度：-40度——40度

2、相對濕度：35%——85%

五、主要配置

1、放噴火炬

2、引火管

3、防風罩

4、電氣控制箱

1、YPD-20/3系列液氣分離器用點火裝置放電及安裝示意圖見附圖。

電子點火（控制）器（以下簡稱點火器）應安放在避免日曬雨淋及風

沙的地方，嚴禁倒置。點火器和點火裝置用配備的連接線接好，再將高壓

點火導線端旋緊到放電針上即可。安裝燃燒器時一定要選擇空曠不會引起火災的地方。燃燒器底座要與基礎固定牢靠，需要時輔以繃繩。電子點火器要安放在環境優良的地方，以保護電子電路元器件不受潮濕風塵侵害。

六、點火

A.點火前的準備

1、接好控制箱與電纜盤以及電纜盤與火炬的點火棒的連線；

2、接好液化氣瓶與火炬的液化氣管的連接氣管。

B.點火作業的操作

1、打開電氣控制箱面板上的“控制電源”開關，紅色指示燈亮，點火裝置進入點火準備狀態；

2、打開輔助氣源閘閥；

3、按下電氣控制箱面板上的“點火” 按鈕，火炬被點燃后即可松開“點火”按鈕。

4、關閉“控制電源”開關，電氣控制箱停止工作，長明火繼續燃燒。

七、點火裝置的維護

1、經常檢查蓄電池電壓，保持12伏以上，直流電壓表顯示電壓低于12伏時應及時充電（控制箱內安裝有智能充電器，可以長期充電）；

2、保持放電間隙的距離為6～8mm，如有變化，應及時調整；

3、長時間不使用點火裝置時，應關閉“控制電源”開關。

八、主要技術參數

燃燒器（火炬）通徑：　　　　DN200mm

燃燒器高度：　　　　　　　　3m

電子點火器電源：　　        直流電

電子點火器點火電壓： 16kV

電子點火器點火頻率： 100～1000次/分

環境溫度：-40℃～55℃

九、使用注意事項

（1）該裝置只能與液氣分離器配套使用，嚴禁直接用于放噴點火使用。

（2）使用本點火裝置前，請先認真閱讀說明書及蓄電池，充電器等有

 關附件的使用說明書。

（3）嚴禁在點火導線短路的情況下開啟點火開關。

（4）使用完畢必須將所有開關關閉，并將電器箱門關閉并鎖好。注意

 保護好電磁閥，必要時用塑料紙包裹。

（5）燃燒器在運輸，拆卸，安裝過程中要防止損壞電器設備。

（6）蓄電池嚴禁倒置，因此搬遷點火裝置時，須先將蓄電池取下與備

 用蓄電池一起包裝運輸。

（7）蓄電池應常保持電能充足，電壓低于11V 或一個月不使用須充電。

（8）液化氣瓶在使用時，必須豎直使用，嚴禁倒置和水平放置。使用

點火完成后，可將液化氣瓶拆下妥善保存。

（9）非專業維修人員切勿擅動點火裝置內部結構。

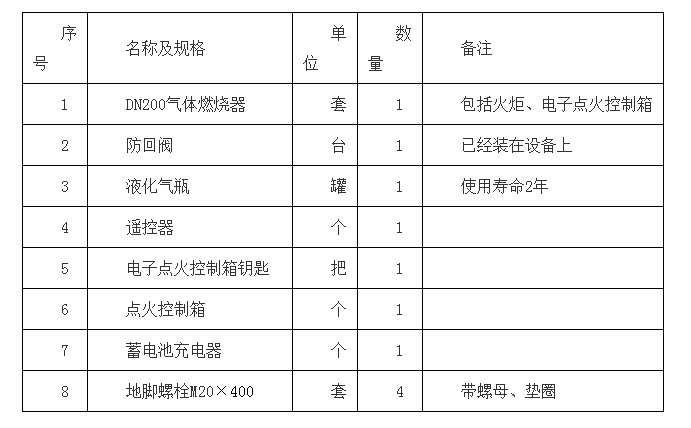

 3、設備組件清單

注意高壓，非專業人員請勿隨意拆開。

1.點火頭安裝位置示意

 2.點火準備

a.聯接好控制箱“點火輸出”與點火桿之間的高壓電纜；

b.打開控制箱內逆變器箱的電源總開關。

3.點火

按下遙控器“點火”按鈕（或控制箱內的“點火”按鈕），待引火管的氣體被點燃后即可松開。

4.充電

打開電源總開關，點火裝置長期處于“點火準備”狀態，每周充電一次；

點火裝置關閉電源總開關，長期不用，每兩個月充電一次；蓄電池應長期保持有充足的電壓。充電時將電纜盤一頭的插接件插頭插入電氣控制箱的“充電”插座，另一頭的單相插頭插入交流220伏電源插座即可。蓄電池的電量充夠后，自動轉為“浮充”狀態。
